上海工博会现场演示AR质检：CAD叠到工件上，为什么还不能替代测量

2026-10-14

10月12日至16日，第二十六届中国国际工业博览会在上海国家会展中心举行。安宝特与德国Visometry在6.1H E221展位演示Twyn AR视觉质量检验：平板相机识别真实工件，系统将3D CAD或数字孪生与实物实时对齐，用于发现错装、漏装、位置异常和结构差异。官方同时明确，若要回答“偏差多少毫米”，仍应交给三坐标、扫描等专业计量设备。公开资料未给出本次展会演示的误差、节拍、支持型号、报价或客户验收数据，因此本文把它视为正在展示的工业工具，而不是已经替代计量的结论。

安宝特与Visometry在2026上海工博会演示Twyn工业AR质检 — Visometry与安宝特在2026中国工博会展示Twyn AR视觉质检。图片来源：安宝特官方活动页；为活动宣传视觉。

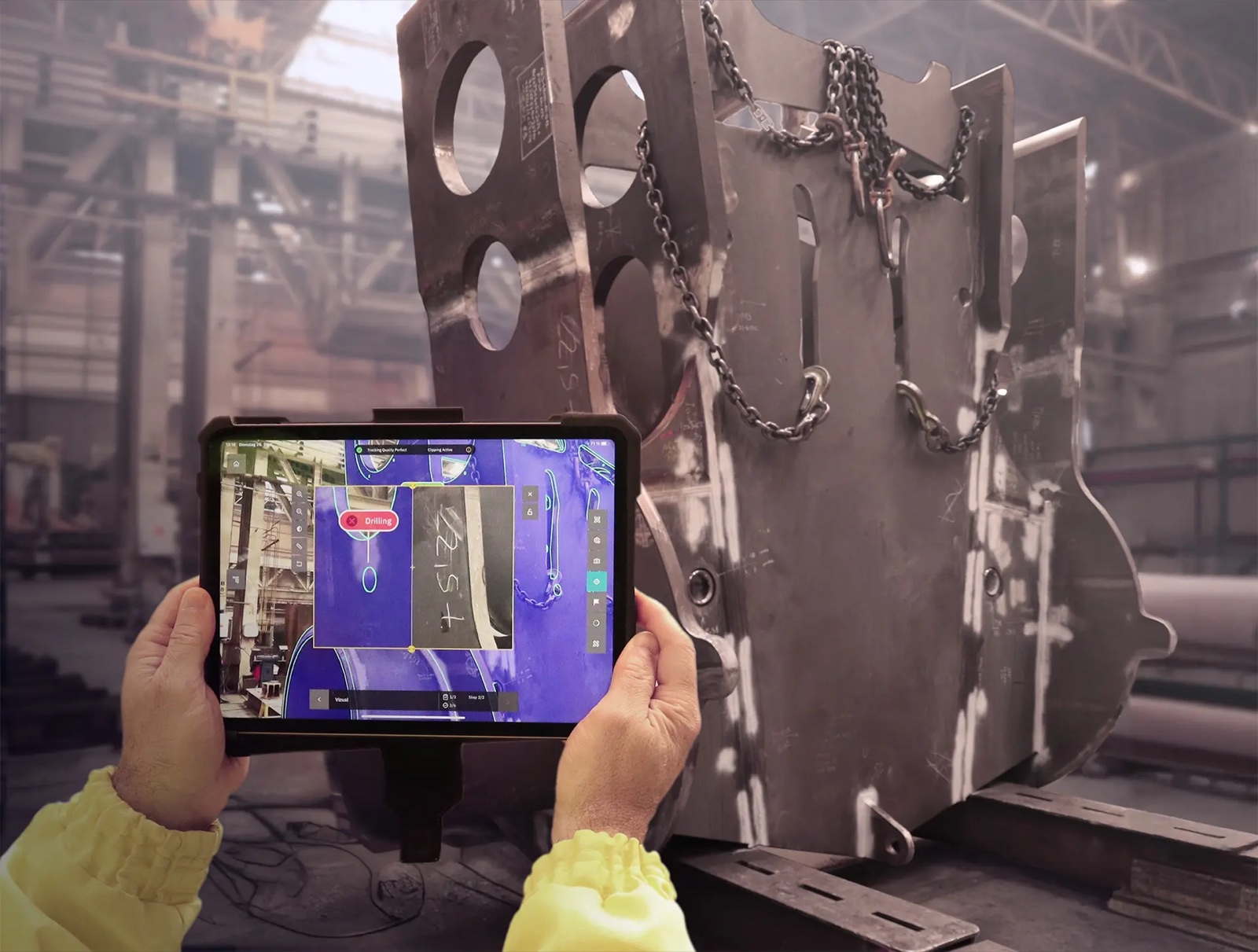

制造现场使用平板将CAD模型叠加到大型工件进行AR质检 — 制造现场使用平板把CAD模型与真实工件叠加。图片来源：安宝特官方活动页所用Visometry客户场景图；用于说明实际检查方式。

核心结论：AR视觉质检最适合先做“快速找异常”，而不是承诺替代三坐标、扫描仪或量具。可靠试点应验证CAD版本、识别初始化、遮挡与反光、错漏检、多人复核、异常留痕和量具复测闭环；只有这些数据稳定，才谈扩大到质量门或产线。

有哪些已经确认的事实

事件发生日期：2026-10-12至10-16中国工博会现场演示；一手信源日期：安宝特官方活动页2026-10-12发布；工博会官网与Visometry官方文档本次复核。以下把原文事实、实施含义与未披露项分开。

公开字段	原文事实与边界
活动与地点	2026中国工博会10月12日至16日在上海国家会展中心举行；安宝特与Visometry位于6.1H E221。
工作方式	平板摄像头识别工件，自动跟踪并把3D CAD与真实对象叠加，帮助发现目标状态与实际状态的差异。
应用范围	官方列出来料/出货检验、首件检验、制造质量关、大型零件现场检查、工装夹具与装配检查。
软件结构	Visometry文档把平台分为用于配置项目的Twyn Studio和用于现场执行的Twyn View，并支持检查点、图片、标注与报告留痕。
边界口径	AR用于快速视觉筛查；需要量化尺寸偏差时，仍需三坐标、扫描或其他专业计量。
未披露项	本次演示未披露误差分布、单件节拍、错漏检率、CAD格式清单、许可证价格、工业相机兼容、数据本地化和客户验收结果。

第一步不是买设备，而是挑对检查任务

优先选择轮廓清楚、CAD完整、异常可肉眼判断、传统搬运或人工比对成本高的零件。把“少支架、孔位错、线束路径错、装配方向错”等问题各准备正反样本；如果异常必须依赖毫米级测量才能判定，就不应把它包装成纯视觉AR项目。

CAD版本与实物批次必须一一对应

系统叠加得再漂亮，若现场拿错CAD版本，结论仍会错。项目应把零件号、版本、变更单、生效批次和检查项目绑定；导入模型后自动生成版本记录，旧项目只读留档。换模、返工或工程变更时，先确认数据再执行检查。

识别稳定性要在真实车间里测

演示区光线稳定、工件干净，产线却有反光、油污、遮挡、相似零件和人员走动。验收应记录首次初始化时间、失跟次数、重新定位时间、距离和角度范围，并覆盖白班、夜班与不同操作员。对大型结构件，还要检查局部识别和移动观察后是否累积漂移。

把“发现异常”与“确认偏差”拆成两张单

AR筛查单记录异常位置、截图、标注、操作者和复核人；计量单记录使用的量具、测点、数值与判定标准。两者通过零件ID和异常ID关联。这样既发挥AR的快速定位优势，也不会把视觉叠加误当成可追溯的尺寸报告。

试点成败看闭环，不只看叠加画面

建议统计单件准备时间、检查时间、需复测比例、错漏检、报告完整率和工程反馈关闭时间，并与原流程对照。若AR只增加一步拍照，却没有减少搬运、等待、返工或沟通，它就还没有进入可规模化阶段。

视+AR观察：工业AR要和空间能力、数据流程一起验收

现场应用可先用视+AR AR眼镜应用方案拆分终端、交互和运维，再用EasyAR Sense SDK评估图像识别与跟踪边界；需要厂区级空间锚定时，可进一步评估EasyAR Mega。真正可复用的资产不是一段演示视频，而是可版本化的模型、点位、规则与异常记录。

常见问题

Twyn在工博会展示的核心能力是什么？

用平板相机识别工件，把CAD或数字孪生实时叠到实物上，辅助发现错装、漏装和结构差异。

AR质检能替代三坐标吗？

不能直接这样判断。官方把AR定位为快速视觉筛查；量化尺寸偏差仍交给三坐标、扫描或量具。

最适合从哪类零件试点？

CAD完整、轮廓明显、异常可视、传统搬运或人工比对成本高的零件与装配。

验收最容易漏掉什么？

CAD版本、失跟恢复、遮挡反光、错漏检、多人复核和异常到计量报告的闭环。

公开资料有本次演示的精度和价格吗？

没有。公开页面未披露展会演示的误差、节拍、许可证价格和客户验收结果。
